支持容量、性能的在線無限擴展，提供軟硬件故障情況下的數據重建、遠程容災功能，是適用于云計算、大數據業務并兼具高性能、高可靠、高可擴展、大容量特征的新一代存儲系統平臺

 海量存儲，在線橫向擴展浪潮AS13000單元

　　1.控制器集群體系架構，所有控制器并行承擔數據IO、保障系統整體負載均衡，數據分散存儲，避免單控制器故障帶來的風險和性能的瓶頸，支持控制器在線橫向擴展，滿足持續增長的容量和性能需求浪潮AS13000單元

　　2.支持NAS/ Object/IP-SAN/ IB-SAN存儲接口，并且支持SAN、NAS、Object同時運行，滿足客戶在不同時間、不同地點、不同業務對存儲的不同需求，支持Windows、Linux、Unix等多種操作系統并存的復雜網絡環境中，輕松實現跨操作系統的數據存儲與共享，另外支持NFS/CIFS/FTP等多種文件共享協議

　　3.支持豐富的主機連接接口，支持1Gb/10Gb iSCSI、40Gb/56Gb InfiniBand主機連接，無縫接入用戶現有環境，滿足客戶對高帶寬及高性能的差異化需求

　　4.全面支持Flash /SSD/SAS/SATA各類常見存儲介質，模塊化的容量擴展模式，支持?jǐn)?shù)據分級存儲，滿足各類型應用

　　數據持續保護，業務運行無憂

　　1.支持?jǐn)?shù)據卷隔離映射功能、數據快照功能、快照回滾、遠程卷復制（同步/異步）、遠程數據復制及恢復、邏輯分區動態擴容

　　2.支持?jǐn)?shù)據副本、數據糾刪碼、自動分層等多種數據冗余保護和性能加速功能，為用戶提供高級別的數據保護及容災功能

　　3.支持全集群Active-Active、Active-Standby、全局熱備等控制器工作模式，保障整體系統的高可用，確保數據存取及業務運行*

　　4.支持軟硬件故障時的數據自動修復，系統可用性達到99.999%

　　模塊化設計，人性化管理

　　1.AS13000各主要部件均采用模塊化設計，客戶按需選擇，維護、升級、管理簡單方便

　　2.支持?jǐn)?shù)據副本、全局熱備，以及自動構建RAID、各RAID級別間執行在線遷移不影響正常數據應用

　　3.完備監控管理方式，當系統出現異常時，除了通過機器指示燈報警外，可通過郵件等方式將異常狀況及時通知管理員

　　4.集中部署，統一管理

　　綠色節能

　　1.全系統選取節能降耗的處理器、芯片組、風扇和散熱片等部件，提高系統的能效利用率

　　2.支持在線擴容/縮減時數據自動遷移，確保系統按需配置，同時支持Maid磁盤節能技術，降低磁盤能耗，節約開支

　　3.支持自動精簡技術，大大提高存儲資源利用率

技術規格

　方案一：廣電公司視頻播出項目云存儲方案

　　在廣電視頻播出業務中，電視臺目前主流播出高清視頻，對存儲系統的存儲空間和吞吐量都有較高的要求：數據規模達到數百TB、甚至PB級，數據帶寬達到10GB/s。使得傳統的存儲設備已經不能滿足視頻播放業務的發展需求，采用多個應用主機并行導入的大量視頻文件，要求導入時間控制在分鐘級，從而滿足廣播電視實時播出視頻的需求，浪潮AS13000海量存儲系統能夠完美解決用戶的數據存儲需求，提供容量，帶寬的強大保障。

　　為有效保障視頻播出業務系統建設所需的大規模視頻文件的存儲和服務需求，選用浪潮面向云計算、大數據存儲的高性能集群架構產品AS13000存儲系統。AS13000*的高性能集群架構可實現多控制器的數據并發讀寫，可根據用戶需求靈活擴展，隨著控制器數量的增加，可顯著的提升系統整體帶寬；AS13000存儲系統同時支持高轉速的SAS磁盤以及大容量NL SAS和SATA盤，在性能有*要求的應用中支持SSD盤提供高性能IO服務。利用浪潮AS13000并行系統提供NAS共享服務。該系統為全模塊化的結構設計，支持對數據節點針對容量和性能的擴容需求，實現模塊的按需擴展；支持?jǐn)?shù)據的副本/RAID/糾刪碼多重冗余保護機制，可以滿足視頻數據對高帶寬的存儲需求，支持存儲節點的在線滾動升級，滿足未來視頻節目廣播業務的存儲需要。

　　為滿足視頻節目播出在線點播的需要，在視頻存儲系統建設方案中引入支持高性能、高并發的分布式元數據集群模塊滿足高性能、高帶寬的視頻點播服務應用的需求。視頻數據直接通過元數據集群模塊調度，將數據以冗余的形式寫入到數據控制器。數據存儲機制采用文件打散分塊并發寫入到多個數據控制器，同時寫入的任務由存儲系統統一調度并將任務分配給未執行任務的控制器或者任務較輕的控制器中，從而實現多控制器的并發讀寫，提升系統整體性能。

　　方案優勢

　　*的系統架構設計

　　1、*對等的橫向可擴展集群架構；

　　2、支持異構形式的存儲資源；

　　3、基于硬件性能的動態數據平衡；

　　數據持續保護，業務運行無憂

　　1、支持多副本存儲數據，可以實現數據及時快速恢復；

　　2、支持不同副本跨機架存儲，有效避免某一機架故障或掉電引起數據丟失，提高數據可靠性；

　　3、支持針對目錄顆粒度的副本策略；

　　4、控制器間采用高可用配置。當任一控制器出現故障時，可以自動切換到其它據控制器。任一個控制器出現故障，不影響數據的正常訪問；

　　5、監控模塊通過特定協議進行相互之間的協調，保證整個監控集群就目前整個集群的狀態達成一致，避免了由于集群中節點對于集群狀態的認知不一致而導致的數據異常現象；

　　高性能、高擴展

　　1、分布式架構確保標準控制器層面無性能瓶頸，文件多控制器并發訪問；

　　2、支持基于容量的負載均衡，根據容量進行數據遷移，保持系統容量均衡；

　　3、面向分布式存儲的數據冗余保護——存儲糾刪碼機制，相比副本保護機制能夠節省更多的存儲空間；滿足跨節點做raid的應用需求，提升產品的競爭力；

　　4、支持在系統增加或刪除節點時，容量自動均衡，實現系統彈性高效擴展，實現真正的在線擴容；系統支持480PB以上的存儲容量，整體支持百億級的文件數量，單目錄可以有效支持的文件數量。

　　模塊化設計，人性化管理

　　1、AS13000各主要部件均采用模塊設計，客戶按需選擇，維護、升級、管理簡單方便

　　2、實時監控系統運行狀態，的故障診斷機制，*的降低管理難度；

　　3、集中部署，統一管理

　　綠色節能

　　1、全系統選取節能降耗的處理器、芯片組、風扇和散熱片等部件，提高系統的能效利用率

　　2、采用*的機箱結構設計，優化散熱，降低能耗

　　3、支持Maid磁盤節能技術，降低磁盤能耗，節約開支

　　方案二：視頻渲染應用云存儲方案

　　高清視頻編輯、渲染應用要求存儲系統的所有空間共享給所有的視頻編輯終端，并且所有終端可以同時擁有存儲系統中數據文件的讀、寫、修改等操作，并且應用系統的每個視頻編輯終端（客戶端）都能夠擁有穩定的存儲帶寬、較低的數據IO延遲。這些要求是傳統的存儲解決方案無法提供的。

　　數字化視頻編輯系統是一個集視頻編輯、存儲網絡、高性能存儲等技術為一體的綜合性存儲系統，其中高性能存儲系統作為整個數字化視頻編輯系統的存儲核心，既要能夠支撐當前高清、超高清的視頻資源的統一編輯、并發渲染需求，也要滿足當前和今后4K大電影設計制作的容量和性能要求，浪潮海量存儲系統AS13000以其持續的橫向擴展架構、超高的數據IO帶寬和低延遲的數據IO設計滿足了當前和今后視頻編輯云存儲的需求。

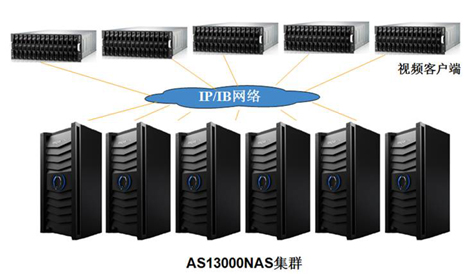

　　AS13000 共享方案拓?fù)鋱D

　　在視頻編輯工作站部署視頻編輯客戶端（安裝視頻編輯云存儲客戶端），供視頻設計工程師日常訪問視頻云存儲空間，視頻節目和素材資料存放到云存儲系統中，實現多個工作站的共享訪問，浪潮視頻云存儲系統通過FC存儲網絡為各客戶端提供云存儲NAS資源(磁盤陣列空間資源)，后端云存儲資源池通過云存儲控制節點整合多套存儲陣列、融合為一個統一的共享存儲NAS資源池，其采用橫向擴展集群架構設計，充分發揮多個存儲設備IO性能，保障每個云存儲客戶端的性能資源達到。

　　云存儲控制節點是整個云存儲架構的“大腦”，對存儲容量資源/性能資源統一調度，統一管理，并對前端工作站提供統一的共享空間，實現統一管理、并行訪問。

　　云存儲資源模塊根據實際業務需求，支持配置SSD、SATA、SAS、NL SAS等類型硬盤，分別劃分為多個資源池，通過多通道分擔負載，充分發揮云存儲互聯網絡的性能，大提升整個云存儲系統性能。

　　方案優勢

　　基于SAN陣列提供統一NAS共享資源池

　　基于SAN存儲陣列提供統一命名空間的NAS存儲系統，它把一臺或多臺SAN存儲陣列整合成一個或多個高性能共享NAS存儲池，既保證了NAS方式的共享、同時有效利用了SAN存儲資源的高性能IO，滿足用戶對高清視頻制作、視頻渲染業務的NAS共享訪問

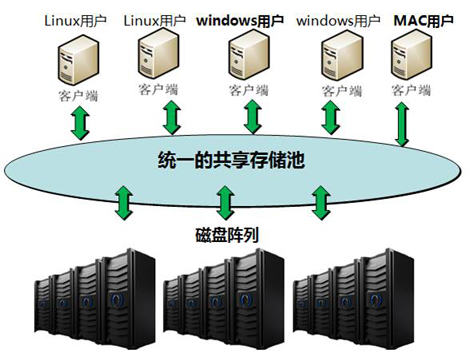

　　跨異構操作系統NAS共享訪問

　　支持跨異構操作系統平臺（Windows、Linux、AIX、HP-UX、MAC等）的文件共享，異構平臺之間不需要NFS/CIFS轉換，在系統接入層面保持了更高的數據IO性能；AS13000存儲系統的后端存儲陣列提供了更好的兼容性，能夠支持不同廠商的SAN存儲產品，為客戶提供了強大的整合能力，有效節約了客戶先前的投資、降低整體成本。

　　系統的容量和性能在線橫向和縱向擴展

　　支持在線橫向擴展(Scale-out)：在線存儲陣列，實現持續的擴展數據共享帶寬，滿足應用業務的容量、性能持續增長需求，方便客戶按需增加后端容量，同時保障性能跟進。

　　支持在線縱向擴展(Scale-up)：在線擴展磁盤存儲容量，提升磁盤存儲的吞吐能力和存儲帶寬、有效擴展存儲容量。
